Rótulas y casquillos son dos de los componentes de desgaste más críticos en el sistema de suspensión y dirección de un vehículo. Rótulas Son puntos de pivote esféricos que conectan el cubo de la rueda con los brazos de control de la suspensión, permitiendo movimientos tanto giratoios como angulares. Bujes Son manguitos cilíndricos de caucho o poliuretano que amortiguan y aíslan el contacto de metal con metal en los puntos de pivote de la suspensión. Ambos necesitan ser reemplazados cuando muestran juego, crujidos o ruidos mensurables, generalmente cada 70.000 a 150.000 millas dependiendo de las condiciones de conducción, la calidad del material y la frecuencia de mantenimiento. ignorando desgastado rótulas y casquillos es una de las principales causas del desgaste prematuro de los neumáticos, fallas de alineación y pérdida de control de la dirección.

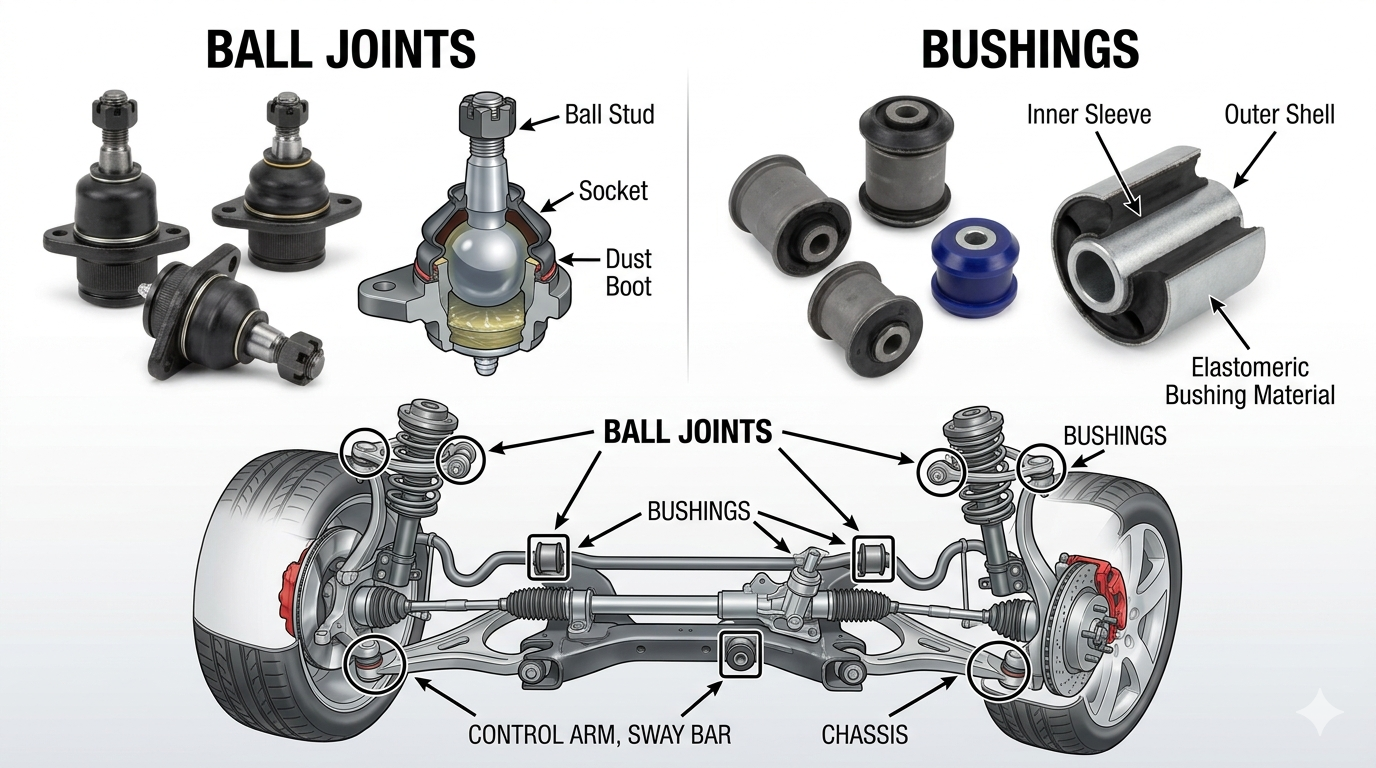

¿Qué son las rótulas? Función, diseño y ubicación

Una rótula es un pivote flexible que consta de un perno esférico de acero endurecido asentado dentro de una carcasa de casquillo lubricada, diseñado para transportar carga y permitir el movimiento de varios ejes simultáneamente. Piense en ello como la articulación de la cadera humana: debe soportar un peso significativo mientras gira libremente en múltiples direcciones sin trabarse ni perder precisión posicional.

En un sistema de suspensión delantera típico, cada rueda delantera tiene al menos una rótula - normalmente una rótula superior e inferior en sistemas de doble horquilla, o una única rótula inferior en sistemas de puntal MacPherson. Las suspensiones traseras en diseños multibrazo independientes pueden tener De dos a cuatro rótulas por rueda. .

Las rótulas cumplen dos funciones distintas según su posición:

• Rótulas portantes soportar el peso del vehículo. En las configuraciones de puntal MacPherson, la rótula inferior soporta toda la carga de la suspensión y se desgasta más rápido que las articulaciones en sistemas de doble horquilla donde la carga se distribuye entre dos articulaciones.
• Rótulas seguidoras guía el movimiento pero soporta una carga vertical mínima. Por lo general, duran más, pero aún requieren inspección ya que su falla afecta la geometría de la dirección.

Las modernas rótulas selladas están prelubricadas y no requieren mantenimiento. Sin embargo, los diseños más antiguos o orientados al rendimiento incluyen engrasadores (acoples Zerk) que deben engrasarse cada 15.000 a 30.000 millas para extender la vida útil.

¿Qué son los bujes? Función, materiales y tipos

Un buje es un revestimiento cilíndrico, generalmente hecho de caucho, poliuretano o, en aplicaciones de rendimiento, metal para cojinetes esféricos, presionado en un componente de suspensión o dirección para absorber impactos, reducir el ruido y mantener la geometría de pivote. Dondequiera que dos piezas de suspensión metálicas deban girar o flexionarse entre sí, se coloca un casquillo entre ellas para evitar el contacto de metal con metal.

Los bujes se encuentran en todo el sistema de suspensión y dirección, incluidos:

• Bujes del brazo de control — en los puntos de pivote internos de los brazos de control superior e inferior
• Bujes de barra estabilizadora (barra estabilizadora) y bujes de enlace final — fijación de la barra estabilizadora al subchasis y a los eslabones
• Casquillos de varilla de puntal — en el pivote trasero de las varillas de tensión/compresión
• Bujes de brazo de arrastre — en suspensiones traseras multibrazo y de brazo semirremolcado
• Casquillos del bastidor auxiliar — aislar todo el subchasis del chasis
• Casquillos de cremallera de dirección — montaje de la cremallera de dirección en el bastidor auxiliar

Bujes de caucho o de poliuretano: ¿cuál es mejor?

Los casquillos de goma son el estándar OEM porque absorben las vibraciones y el ruido de la carretera de manera más efectiva. , ofreciendo una conducción dócil a costa de un manejo ligeramente vago al límite. Los bujes de poliuretano son más duros, más estables dimensionalmente y más resistentes al aceite, el ozono y las temperaturas extremas, lo que brinda una respuesta de dirección más precisa y una vida útil más larga (a menudo 2–3 veces más largo que el caucho ) a costa de una mayor transmisión NVH (ruido, vibración, aspereza) a la cabina.

Rótulas versus bujes: diferencias principales de un vistazo

Leyenda: Comparación directa de rótulas y casquillos en ocho atributos clave que incluyen función, materiales, síntomas de falla, vida útil y costo de reemplazo.

Señales de advertencia de rótulas y bujes desgastados

La primera señal de advertencia de fallas en las rótulas y casquillos es un ruido anormal, específicamente ruidos metálicos, chirridos o golpes de la suspensión delantera al conducir sobre baches o al girar a baja velocidad. Reconocer tempranamente la diferencia entre falla de rótula y falla de buje previene riesgos de seguridad y daños en cascada a los neumáticos, la alineación y los componentes de la dirección.

Signos de rótulas desgastadas

• Ruido metálico o sordo desde la suspensión delantera al pasar por baches, badenes o superficies de camino irregulares: el indicador temprano más confiable
• Dirección errante o vaga — el vehículo se desvía sutilmente sin intervención de la dirección, lo que requiere correcciones menores constantes
• Vibración del volante a velocidades de carretera, especialmente entre 50 y 70 mph, causado por una geometría de rueda suelta
• Desgaste desigual o desgastado de los neumáticos — normalmente en el borde interior o exterior de los neumáticos delanteros, lo que indica que el ángulo de inclinación de la rueda cambia dinámicamente a medida que la articulación se mueve excesivamente
• Fallo de inspección visual: más de 0,5 mm de juego axial or 1,5 mm de juego radial medido con un indicador de cuadrante indica una rótula desgastada que requiere reemplazo inmediato

Signos de bujes desgastados

• Chirridos o crujidos desde los puntos de pivote de la suspensión durante maniobras de estacionamiento lentas o cuando el peso se desplaza sobre baches; el secado de la goma es la causa más común
• Golpes o ruidos metálicos — normalmente menos agudo que el golpe de una rótula; más bien un ruido sordo cuando el metal entra en contacto con el metal a través de un casquillo deteriorado
• Reducción de la nitidez de la dirección — el vehículo se siente "flotante" o impreciso en los cambios de dirección, ya que la geometría del brazo de control cambia bajo carga
• Grietas o desgarros visibles del material del casquillo de goma, visible en los puntos de pivote del brazo de control interior durante una inspección visual del tren de aterrizaje
• Freno hundido o balanceo excesivo de la carrocería — los casquillos de la barra estabilizadora y los eslabones finales desgastados permiten un mayor balanceo de la carrocería del que la barra estabilizadora fue diseñada para permitir

Cómo inspeccionar rótulas y bujes: una guía paso a paso

Una inspección adecuada de las rótulas y los bujes requiere que el vehículo se levante de manera segura para que la suspensión cuelgue libremente. — nunca realice esta inspección con el vehículo sobre sus ruedas, ya que la carga enmascara el juego de las articulaciones.

Inspección de rótula

1. Levantar y sostener el vehículo. en un gato se coloca debajo del marco (no en los brazos de control) para que la suspensión caiga completamente.
2. Agarre la parte superior e inferior del neumático. (posiciones de las 12 y las 6 en punto) y muévalo firmemente hacia adentro y hacia afuera. Cualquier movimiento perceptible indica desgaste de la rótula; en el caso de juntas portantes, El juego de 0 mm es el límite aceptable en la mayoría de las especificaciones OEM.
3. Sujete el neumático en las posiciones de las 9 y las 3 en punto. y muévalo lateralmente. El juego de lado a lado en esta posición indica desgaste de los cojinetes de las ruedas más que de las rótulas.
4. Utilice un indicador de cuadrante para una medición precisa: conéctelo al brazo de control y coloque la sonda contra el perno de la rótula. Cualquier lectura arriba 0,5 mm axial o 1,5 mm radial normalmente requiere reemplazo.
5. Inspeccionar la bota guardapolvo Visualmente: una bota rota o faltante permite la contaminación y acelera rápidamente el desgaste interno. Una bota rota por sí sola es motivo de reemplazo en la mayoría de los estándares de inspección profesionales.

Inspección de bujes

1. Con el vehículo levantado , utilice una linterna brillante y un espejo para inspeccionar visualmente todos los brazos de control accesibles, la barra estabilizadora y los bujes del brazo de arrastre en busca de grietas, desgarros o extrusiones (goma saliendo de la carcasa).
2. Usa una palanca Se aplica suavemente al brazo de control cerca de la ubicación de cada casquillo. Movimiento mayor que 3-4mm en cualquier dirección indica falla del buje.
3. Compruebe si hay contaminación de aceite — La goma aceitosa, hinchada o descolorida indica que el casquillo ha absorbido productos derivados del petróleo (común cerca del motor o la transmisión), lo que acelera drásticamente el deterioro.

Bujes de caucho versus poliuretano: comparación detallada

Leyenda: Comparación de bujes de caucho OEM versus bujes de poliuretano según nueve criterios de rendimiento, durabilidad y aplicación para ayudar a seleccionar el material de buje adecuado para su vehículo.

Reemplazo de rótulas y bujes: costo, mano de obra y qué esperar

Reemplazar las rótulas y los bujes juntos durante una sola visita de servicio de suspensión ahorra un costo de mano de obra significativo , ya que ambos componentes requieren el retiro de las ruedas, el desmontaje de la suspensión y una alineación posterior a la reparación, trabajo que se superpone casi por completo.

Costos típicos de reemplazo

• Reemplazo de rótula (una esquina): $150–$350 en piezas y mano de obra para la mayoría de los automóviles de pasajeros. Las camionetas y SUV con rótulas prensadas en brazos de control de alta resistencia varían desde $300–$600 por esquina .
• Reemplazo del buje del brazo de control: $80–$200 por brazo de control si los casquillos se reemplazan por separado. Para presionar y presionar casquillos nuevos se requiere una prensa hidráulica; la mayoría de los talleres reemplazan todo el conjunto del brazo de control cuando el costo de reemplazo de los casquillos se acerca al precio del brazo ensamblado, lo cual es común en muchos vehículos modernos.
• Reemplazo completo del brazo de control (bujes de rótula de brazo como conjunto): $ 200 a $ 500 por esquina para la mayoría de los vehículos; a menudo, la ruta más económica cuando tanto las rótulas como los bujes se desgastan simultáneamente.
• Alineación de las cuatro ruedas después del trabajo de suspensión: agregar $80–$150 — obligatorio después de cualquier sustitución de rótula o casquillo del brazo de control.

¿Debería reemplazar las rótulas y los bujes por pares?

Sí, reemplazar ambos lados simultáneamente es la recomendación profesional estándar. cuando el kilometraje supere las 80.000 millas o cuando el vehículo tenga más de 8 años. Los componentes se desgastan a un ritmo similar debido al kilometraje coincidente y la exposición ambiental. Reemplazar solo el lado defectuoso deja al lado opuesto probablemente fallando dentro de 12 a 18 meses, lo que requiere repetir el mismo costo laboral.

Factores que aceleran el desgaste de las rótulas y los bujes

Las condiciones de conducción y la carga del vehículo tienen un mayor impacto en la vida útil de las rótulas y los bujes que el kilometraje por sí solo. — un vehículo conducido 50.000 millas por caminos rurales en mal estado puede tener un peor desgaste de la suspensión que uno con 100.000 millas en carretera.

• Caminos en mal estado o sin pavimentar: Los impactos de baches generan cargas de choque Cargas en carretera entre 3 y 5 veces mayores que las normales a las rótulas. Un solo impacto severo en un bache puede deformar la rótula o romper un casquillo de goma deteriorado.
• Cargas útiles pesadas o remolque: Cargar un vehículo más allá de su GVWR nominal aumenta proporcionalmente las cargas de las rótulas. Remolcar a la máxima capacidad nominal reduce continuamente la vida útil de la rótula en un estimado 20–35% en comparación con el uso sin carga.
• Suspensiones levantadas: Los kits de elevación de suspensión aumentan los ángulos de funcionamiento del eje CV y de la rótula más allá de su rango de diseño, lo que acelera drásticamente el desgaste y, a menudo, reduce la vida útil de la rótula a 30 000 a 50 000 millas en camiones muy elevados.
• Alineación descuidada: La desalineación crea una carga lateral desigual en las rótulas y una tensión de flexión anormal en los casquillos. Un vehículo con sólo 0,5° de exceso de curvatura Puede acelerar el desgaste de la rótula interna hasta en un 40%.
• Botas antipolvo rotas: Una vez que se rompe la funda protectora de una rótula o casquillo, comienza inmediatamente la entrada de suciedad, arena y agua. La grasa contaminada en un casquillo de rótula desgasta el revestimiento del casquillo, lo que reduce la vida útil restante de años a meses .
• Ambientes salinos y corrosivos: La sal de la carretera en climas invernales penetra entre las carcasas de las rótulas y los brazos de control, agarrando los componentes y acelerando la corrosión externa que eventualmente compromete la propia carcasa de la articulación.

La consecuencia de ignorar las rótulas defectuosas: una perspectiva de seguridad

Una rótula completamente defectuosa (una en la que el perno se separa del casquillo) causa la pérdida inmediata y total de la dirección y el control del volante. , que la Administración Nacional de Seguridad del Tráfico en Carreteras (NHTSA) clasifica como una falla de seguridad catastrófica. Cuando una rótula inferior se separa, la rueda colapsa hacia adentro (falla de inclinación negativa), el eje cae y el vehículo no tiene autoridad de dirección ni frenado en esa curva.

Los datos de la NHTSA muestran que Fallas de los componentes de la suspensión, incluidas las rótulas. — representan aproximadamente 5.000 accidentes automovilísticos al año en los Estados Unidos. A diferencia de la falla de los bujes, que degrada el rendimiento gradualmente, la falla de la rótula puede ser repentina y sin previo aviso después de la etapa inicial de ruido metálico.

La regla práctica de seguridad: cualquier juego mensurable en una rótula que soporta carga es motivo de reemplazo inmediato . No existe un umbral aceptable de "monitoreo y accionamiento" para las rótulas de carga desgastadas.

Preguntas frecuentes sobre rótulas y bujes

Conclusión: Dar prioridad a la salud de las rótulas y los bujes no es negociable

Rótulas y casquillos work as a system — cuando uno de los dos se degrada, el otro se ve obligado a compensar, acelerando el desgaste en toda la suspensión. Tratarlos como preocupaciones separadas e independientes conduce a reparaciones incompletas, alineaciones repetidas y desgaste continuo de los neumáticos.

La conclusión práctica: inspeccionar rótulas y casquillos en cada rotación de neumáticos (cada 5000 a 7500 millas), reemplace los componentes desgastados en los pares de ejes, siga siempre el trabajo de suspensión con una alineación de las cuatro ruedas y elija la calidad de los componentes que coincida con el caso de uso de su vehículo: caucho OEM para conductores diarios orientados a la comodidad, poliuretano para aplicaciones de rendimiento o de servicio pesado.

Una actualización completa de la suspensión delantera, incluidas ambas rótulas y casquillos — normalmente cuesta entre $600 y $1200 para la mayoría de los vehículos de pasajeros y representa una de las inversiones en mantenimiento de mayor impacto disponibles para restaurar tanto la seguridad como la dinámica de conducción en cualquier vehículo más allá de 80,000 millas.
